خم مفتول و فنر |
|
ماشین آلات>
ماشینهای کار با فلزات
> خم مفتول و فنر |
|

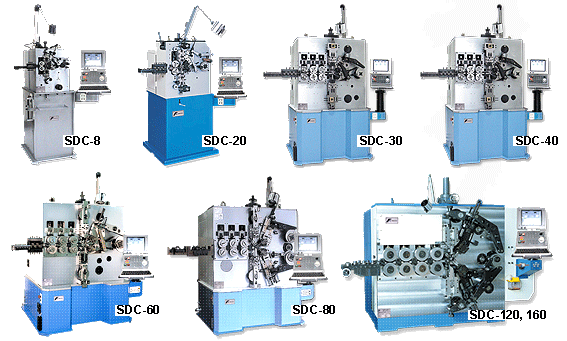

ماشین فنر ساز
|
Specification |
| Minimum Wire
diameter |
0.4 ~ 7.0 mm ψ |
| Maximum Wire
diameter |
2.0
~ 16.0 mm ψ |
| Max. outside
diameter |
40 ~200 mm |
| Max. free
length |
Unlimited |
| Coiling
direction |
Left/right hand
|
| Max. feeding speed
|
50 ~ 80
m/min |
| Max. production
speed |
250 ~ 100 pcs/min |
| Compressed
air |
6 kgs/c㎡ |
| Electricity |
220V, 380V, 415V 3P/50HZ |
| Machine weight |
0.6 ~ 12 Tons |
اطلاعات فنی و مشخصات کامل دستگاه در پیشنهاد قیمت
ارسالی ارایه خواهد گردید. لطفا برای کسب اطلاعات بیشتر با مهندسین
مربوطه در واحد فروش تماس حاصل فرمایید. |
|

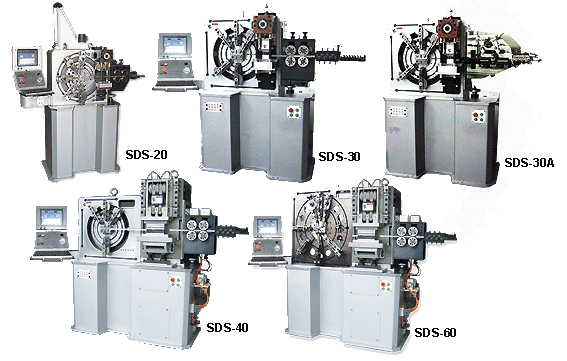

ماشین فرم دهی
مفتول
|
Specification |
| Minimum Wire
diameter |
0.2 ~
1.8 mm ψ |
| Maximum Wire
diameter |
2.0
~ 5.0 mm ψ |
| Max. width of strip |
25 ~ 60 mm |
| Max. thickness of
strip |
1.0 ~
1.6 mm |
| Stamping device |
5 ~ 30 T |
| Bending
device |
1.0 ~
3.0 T |
| Storke |
22 ~
50 |
| Vertical
range |
±35 |
| Feeding
length |
Unlimited |
| Max. production
speed |
200 ~
120 pcs/min |
| 2 axes utility |
| Bending & stamping |
| Wire
feed | |
| Compressed air
|
6 kgs/c㎡ |
| Electricity |
220V, 380V, 415V 3P/50HZ |
| Weight |
800
~ 3200 kg |
اطلاعات فنی و مشخصات کامل دستگاه در پیشنهاد قیمت
ارسالی ارایه خواهد گردید. لطفا برای کسب اطلاعات بیشتر با مهندسین
مربوطه در واحد فروش تماس حاصل فرمایید. |
|

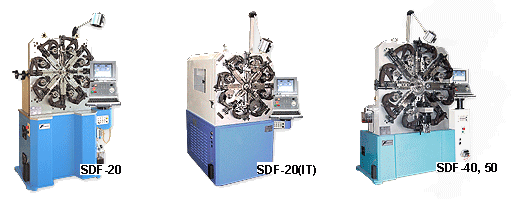

ماشین فرم دهی
فنر
|
Specification |
| Maximum Wire
Diameter |
2.2 ~
5.0 mm |
| Wire Feed
Speed |
0 ~
90 m/min |
| Cam
Movement |
360 ° |
| Maximum cam
movement |
0.1° |
| Cam speed |
50 ~ 120 rpm |
| Outside Diameter |
40 ~
100 mm |
| Maximum leg
length |
60 ~
120 mm |
| Weight |
800 ~ 2800 kg |
اطلاعات فنی و مشخصات کامل دستگاه در پیشنهاد قیمت
ارسالی ارایه خواهد گردید. لطفا برای کسب اطلاعات بیشتر با مهندسین
مربوطه در واحد فروش تماس حاصل فرمایید. |
|
ماشین خم کن سه
بعدی
|
Specification |
| Model |
SDW - 50 |
SDW - 70 |
| Wire Diameter |
Soft Wire |
2.0 - 7.0 mm ψ |
3.0 - 9.0 mm ψ |
| Steel Wire |
2.0 - 5.0 mm ψ |
2.0 - 7.0 mm ψ |
| Wire Feeding Length |
Unlimited |
| Bending Angle |
180° |
| Max. Feeding Speed |
70 m/min |
60 m/min |
| Max. Bending Speed |
3 turns/sec |
| 3 Axes Utility |
Wire
feed, Cutter, Bend |
| Machine Dimension |
Length |
1330 mm |
2920 mm |
| Width |
580 mm |
850 mm |
| Height |
1680 mm |
1300 mm
| |
| Compressed Air |
6 kgs/c㎡ |
| Electricity |
220V, 380V, 415V 3P/50HZ |
| Machine Weight |
2500 kgs |
3000 kgs
|
اطلاعات فنی و مشخصات کامل دستگاه در پیشنهاد قیمت
ارسالی ارایه خواهد گردید. لطفا برای کسب اطلاعات بیشتر با مهندسین
مربوطه در واحد فروش تماس حاصل فرمایید. |
|
ماشین خم کن دو
بعدی
|
Specification |
| Wire
diameter |
Soft wire |
2.0 - 7.0 mm ψ |
| Steel wire |
2.0 - 5.0
mm ψ |
| Wire feeding length |
Unlimited |
| Bending angle |
180° |
| Max. feeding speed |
70 m/min |
| Max. bending speed |
3 turn/sec. |
| 3 axes utility |
Wire feed, Cutter, Bend |
| Compressed air |
6 kgs/c㎡ |
| Electricity |
220V, 380V, 415V 3P/50HZ |
| Machine Dimension |
Length |
1403 mm |
| Width |
1475 mm |
| Height |
1546 mm |
| Machine
weight |
2500
kgs |
اطلاعات فنی و مشخصات کامل دستگاه در پیشنهاد قیمت
ارسالی ارایه خواهد گردید. لطفا برای کسب اطلاعات بیشتر با مهندسین
مربوطه در واحد فروش تماس حاصل فرمایید. |
