فین پرس و
قالب فین
|
|

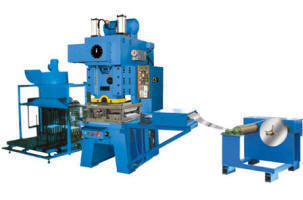

خط فین پرس برای پانچ کردن فینهای سیستم تهویه
مطبوع به کار می رود. خط شامل کویل بازکن، مخزن روغن، فین پرس،
سیستم مکش خلا، مجموعه جمع کن فین، و سیستم الکتریکی می باشد.
در خط مذکور شمارنده PLC و بادامک، کار شمارش فینهای جمع شده در
مجموعه جمع کن فینها را به عهده دارد.
خط فین پرس بر اساس نیازهای هر پروژه ساخته می شود.
اطلاعات مورد نیاز برای طراحی قالب فین به قرار زیر می باشد.
مشخصات فنی زیر مربوط به فین پرسهای 450 تا 800
کیلو نیوتن می باشد. برای جزئیات بیشتر با واحد فروش تماس حاصل
فرمایید. |
|
Specification |
| Nominal Pressure |
kN |
450 ~ 800 |
| Nominal Pressure
Stroke |
mm |
1.5 |
| Stroke of Slide |
mm |
40 |
| Strokes |
SPM |
100-180 |
| Max Dia. Set
Height |
mm |
270 ~ 290 |
| Dia. Height
Adjustment |
mm |
70
~ 80 |
| Depth of Throat |
mm |
300 |
| Distance Between
Uprights |
mm |
510 ~ 600 |
| Size of Table |
mm |
800×580 ~ 900×580 |
| Thickness of Table |
mm |
80 ~ 100 |
| Bottom Size of Slide |
mm |
500×300 ~
600×350 |
| Hole for Punch Chank
(dia Depth) |
mm |
50×60 |
| Overall Dimensions |
mm |
6500×2500×3000 |
| Mounting Size of
Foot Bolt |
mm |
760×1090 ~
670×1340 |
| Air Pressure |
MPa |
.5 |
| Total Weight |
kg |
600 8500 |
| Max. Allowed
Engaging Time at Single Operation |
|
15 |
| Width of Material |
mm |
300 |
| Stack Lenth |
mm |
800-1000 |
| Collecting Height of
Material |
mm |
600 |
| Inner Diameter of
Material Rolling |
mm |
75 |
| Outer Diameter of
Material Rolling |
mm |
850 |
|
|
اطلاعات و مشخصات خط قین پرس در پیشنهاد قیمت ارسالی ارایه خواهد
شد. لطفا با مهندسین مربوطه تماس حاصل فرمایید. |
|
اکسپندر
انواع افقی، عمودی و قابل حمل |
|
 اکسپند
کردن کویلها یکی از مهمترین بخشهای تولید خط کویل است. متغیرهای
مربوط به هر کویل ابعاد کویل، جنس لوله ها (آلومینیوم، مس، فولاد و
فولاد ضد زنگ) با ضخامتهای مختلف می باشد، که برای هر یک دستگاه
جداگانه ای طراحی و ساخته خواهد شد.
اکسپندر در انواع عمودی، افقی (جایی که محدودیت
در فضا و ارتفاع وجود دارد) و قابل حمل برای سایزهای مختلف طراحی و
ساخته می شود. تعداد میله های اکسپند از 1 تا 400 عدد بسته به
ابعاد کویل طراحی می گردد.
اطلاعات مورد نیاز برای انتخاب اکسپندربه قرار زیر می باشد.
|
|
ماشین صاف کن و برش لوله |
|
 این
ماشین شامل کویل باز کن، صاف کن، و برش لوله به طول مورد نیاز می
باشد. لوله با سیستم برش اوربیتال بریده شده و پلیسه ایجاد نمی
گردد (برش بدون پلیسه).
اطلاعات مورد نیاز برای انتخاب ماشین به شرح زیر می
باشد. |
|
یو بندر
(یو کوتاه) |
|
این ماشین شامل کویل باز کن و خم یو کوتاه
می باشد و برای هر سیکل کاری قادر است چندین قطعه تولید نماید.
اطلاعات زیر برای انتخاب دستگاه یو بندر مورد نیاز است.
-
قطر لوله
-
ضخامت لوله
-
جنس لوله
-
گام یو (محور تا محورلوله)
-
تعداد برش در هر سیکل و
قالبهای اضافی
-
ارتفاع یو (طول یو)
-
سیستم کنترل (اتوماتیک یا PLC)
|
|
هر
پین بندر (یو بلند) |
|
 ماشین بسته به نیاز مشتری طراحی شده و در هر سیکل
کاری می تواندسه لوله "3/8،
دو لوله "5/8 را
خم نماید.
اطلاعات مورد نیاز برای انتخاب هرپین بندر عبارتند
از
-
طول کل لوله
-
طول خم شده لوله
-
قطر لوله
-
ضخامت لوله
-
جنس لوله
-
گام یو (محور تا محور لوله)
-
تعداد برش در هر سیکل و
قالبهای اضافی
-
سیستم کنترل (اتوماتیک یا PLC)
|
|
سایر ماشین آلات خط تهویه مطبوع
ماشین آلات زیر بر اساس نیاز
مشتری تامین می گردند |
|
ماشین خم کن کویل
ماشین ساخت O-Ring
ماشین جاگذاری O-Ring
ماشین تمیزکاری پلیسه ها (یو)
خط هر پین بندر اتوماتیک (ترکیب هرپین بندر و برش
لوله)
ماشین پانچ زنی برای ورقهای دو طرف کویل
ماشین لحیم کاری اتوماتیک
|
|
|
| |
|
|
